Vieglo kompozītmateriālu pasaulē putuplasta serdeņi un šūnveida serdeņi ir divas no visbiežāk izmantotajām sviestmaižu konstrukcijām. Abām ir svarīga loma tādās nozarēs kā kosmosa, automobiļu, jūras un būvniecība. Bet kurš ir labāks? Inženieriem, dizaineriem un iepirkumu speciālistiem ir svarīgi izprast to atšķirības, veiktspējas raksturlielumus un ideālos lietojumus.
Putu kodola un šūnveida kodola definīcija
Putu pamata koncepcija
A putu kodolsir viegls, šūnveida materiāls, ko izmanto kā iekšējo slāni sviestmaižu konstrukcijās, parasti starp divām plānām, stiprām sejas loksnēm. Tas sastāv no slēgtas-šūnu vai atvērtas-šūnu polimēru matricas, piemēram,PET, PP vai XPSPutu serdeņi nodrošinakonstrukcijas atbalsts, siltumizolācija un svara samazināšanavienlaikus saglabājot vieglu apstrādi un formēšanu.

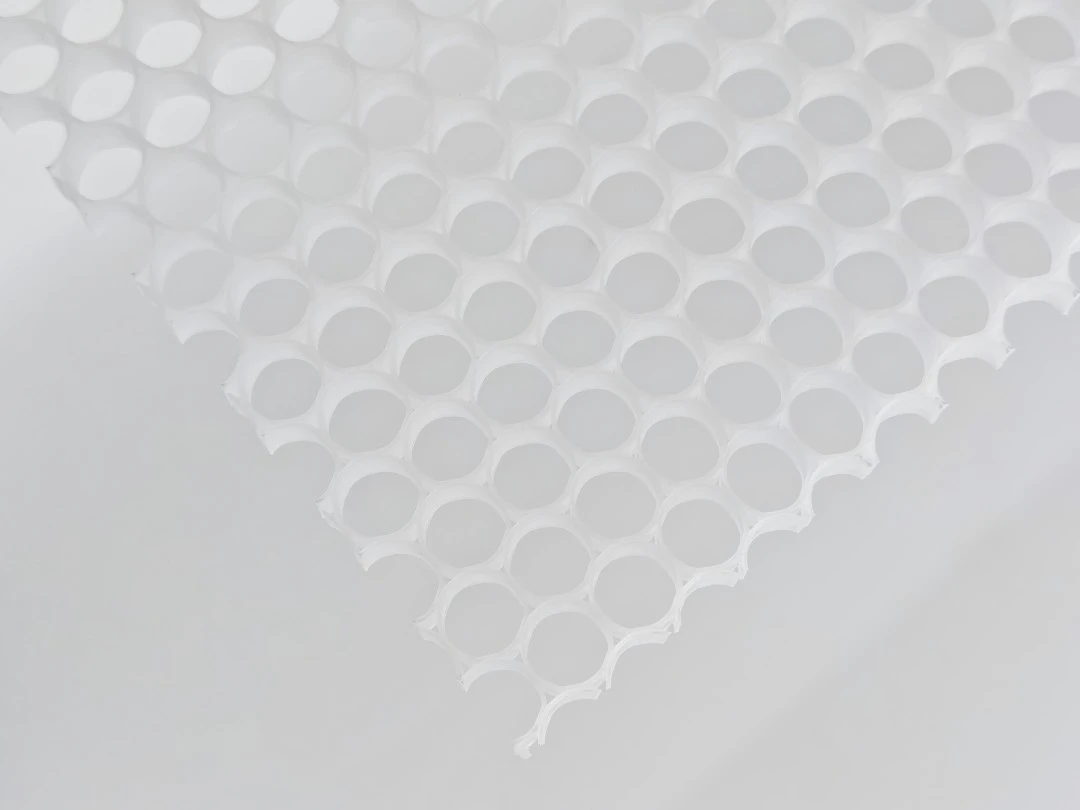

Šūnveida pamatkoncepcija
HolyCore termoplastiskais šūnveida serdes materiāls ir jauns strukturāls materiāls, kas izgatavots noPP/XPS/PET,atdarinot šūnveida principus. Tā irviegls, ļoti{0}}izturīgs, videi draudzīgs, ūdensnecaurlaidīgs, mitrum-izturīgs un korozijizturīgs-. To var laminēt ar dažādiem virsmas materiāliem (piemēram, stiklšķiedru, koka graudu plāksni, alumīniju, nerūsējošo tēraudu, marmoru un gumiju).
Foam Core un Honeycomb Core priekšrocības
Foam Core priekšrocības
Viegls un daudzpusīgs
Putu serdeņi ievērojami samazina kopējo svaru, vienlaikus saglabājot pietiekamu strukturālo atbalstu.
Izmaksu{0}}efektīvs
Parasti ir lētāki, salīdzinot ar šūnveida serdeņiem, tāpēc tie ir ideāli piemēroti lieliem{0}}apjoma vai budžeta-jutīgiem projektiem.
Viegli apstrādājams un formējams
Putas var griezt, urbt un līmēt bez specializētiem instrumentiem.
Pielāgojams blīvums un biezums
Dažādi putuplasta veidi ļauj pielāgot konkrētai izturībai, stingrībai vai izolācijas vajadzībām.
Viegls un augsta izturība
Lieliska spiedes izturība; Laba stiepes izturība; Viegls svars un zems blīvums.
Zaļš un videi draudzīgs
Enerģijas taupīšana; 100% pārstrādājams; Apstrādes laikā nav GOS
Produkti, kuros izmanto šūnveida šūnu, ir bez smaržas un nesatur formaldehīdu -.
Ūdensizturīgs un mitrumizturīgs -
Tam ir lieliska ūdensnecaurlaidīga un mitrumizturīga - veiktspēja, un to var labi izmantot uz ūdens - balstītu konstrukciju jomā.
Laba izturība pret koroziju
Lieliska izturība pret koroziju, var izturēt ķīmisko vielu, jūras ūdens utt. koroziju.
Skaņas izolācija
Šūnveida paneļi var efektīvi samazināt slāpējošās vibrācijas un absorbēt troksni
Enerģijas absorbcija
Īpašajai šūnveida - līdzīgajai struktūrai ir izcilas enerģijas absorbcijas īpašības, tā var efektīvi absorbēt enerģiju, izturēt triecienu un sadalīt slodzi
Putuplasta serdes un šūnveida serdes parametru tabula
| Parametrs | Specifikācija / vērtība | Piezīmes |
|---|---|---|
| Kodola blīvums | 35 – 45 kg/m³ | Tipisks XPS putu blīvums |
| Fleksālais spēks | Lielāks vai vienāds ar 2,5 MPa | Norāda pretestību liecei |
| Siltumvadītspēja | 0.02 – 0.03 W/m·K | Lieliska izolācijas īpašība |
| FRP ādas biezums | 1-3 mm | Transportlīdzekļu/konstrukciju paneļiem |
| Maksimālais paneļa izmērs | Mazāks vai vienāds ar 12 m × Mazāks vai vienāds ar 3,2 m (standarta) Mazāks vai vienāds ar 13 m × Mazāks vai vienāds ar 3,2 m (transportlīdzekļu paneļi) |
Pieejamas lielas{0}}izmēra iespējas |
| Kategorija | Vienība | Testa standarts | 6 caurumi | 8 caurumi | 10 caurumi | 12 caurumi | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Blīvums | kg/m³ | GB1464 | 100 | 120 | 70 | 80 | 100 | 120 | 70 | 80 | 60 | 70 | 80 |
| Vidējais (vid.) | |||||||||||||
| Saspiešanas spēks | MPa | GB1453 | 2.08 | 3.37 | 1.43 | 1.71 | 2 | 2.7 | 1.37 | 1.6 | 0.8 | 1.2 | 1.52 |
| Kompresijas modulis | MPa | 23.2 | 33.5 | 28.1 | 33.1 | 46.2 | 56.3 | 20.1 | 25.2 | 13.4 | 17.5 | 20.3 | |
| Standarta izmērs | Garums | Platums | Biezums |
Testa virziens: noteikts saskaņā ar testa standarta dokumentu Testa izmērs: Pārbaudīts atbilstoši testa dokumenta izmēram. Lūdzu, ņemiet vērā, ja klientiem ir īpašas prasības |
|||||||||
| Izmērs (mm) | 2440 | 1250 | 15 | ||||||||||
| Tolerance | ±20 | ±20 | ±0.5 | ||||||||||
|
Izmērs |
Standarta |
Maksimāli |
Tolerance |
|
Garums (mm) |
2440 |
2800 |
±10 mm |
|
Platums (mm) |
1220 |
1400 |
±10 mm |
|
Biezums |
5mm-500mm |
||
|
Šūna |
6–15 mm (populāri ir 8 mm/10 mm/12 mm) |
||
|
Kodola blīvums |
60-160kg/m³ |
||
Foam Core vs Honeycomb Core veiktspējas salīdzinājums
| Kategorija | Šūnveida kodols | XPS putu kodols |
|---|---|---|
| Blīvums | 29–80 kg/m³ (atkarībā no veida) | 35 – 45 kg/m³ |
| Spēks | Ļoti augsta spiedes un bīdes izturība | Laba lieces izturība (lielāka vai vienāda ar 2,5 MPa) |
| Siltumizolācija | Mērens (gaisa spraugas šūnās) | Lieliski (λ=0.02 – 0,03 W/m·K) |
| Mitruma Izturība | Nepieciešama virsmas blīvēšana | Slēgta{0}}šūna → spēcīga ūdensizturība |
| Svars | Īpaši viegls | Viegls, bet smagāks par šūnveida |
| Paneļa biezums | 5–60 mm (parasti) | 10–120 mm (pielāgojams) |
| Maksimālais paneļa izmērs | Parasti mazāks par vai vienāds ar 6 m × 2,5 m | Mazāks vai vienāds ar 12–13 m × 3,2 m |
| Izmaksas | Augstāks (sarežģīta apstrāde) | Zemāks (izmaksu{0}}efektīvs) |
| Lietojumprogrammas | Kosmoss, augstākās klases{0}transports, jahtas | Refrižeratori, RV, celtniecības paneļi |
Putu pamatprodukts un šūnveida pamatprodukts
CFRT XPS panelis
XPS putu plāksne ir pilnībā pārstrādājams izolācijas materiāls. Izgatavots no ekstrudēta polistirola, materiāla, kas nebojājas.
CFRT PET panelis
PET putas galvenokārt ir izgatavotas no polietilēntereftalāta (PET). Tās ir slēgtas-šūnu, zema-blīvuma, termoplastiskas struktūras poliestera putas.
FRP PET panelis
FRP ir kompozītmateriāls, kas izgatavots, apvienojot stiklšķiedras{0}}stiegrotu plastmasu (FRP) ar polietilēntereftalāta (PET) putām vai cietu PET loksni.
FRP PU panelis
FRP PU panelis ir kompozītmateriāls, kas izgatavots no augstas -stiprības stikla šķiedras un poliuretāna (PU) putām.
FRP XPS panelis
Stikla šķiedras XPS izolācijas plāksne ir kompozītmateriāls, kas izgatavots no augstas -stikla šķiedras un ekstrudēta polistirola (XPS) putuplasta plātnes.
HexWood
Dekoratīvie paneļi ir termoplastiski kompozītmateriālu sendvičpaneļi. Pamatmateriāls ir pieejams PP šūnveida vai PET putu formā.
HolyPan®
UDPan®
Termoplastisks stikla šķiedras pastiprināts šūnveida panelis
Atvērt šūnu PP šūnveida kodolu
PP šūnveida ar ne{0}}austu audumu
FRP šūnveida panelis
Dekoratīvais panelis
GWT ®
Pieteikums
● Putu plāksne ir populārs materiāls RV virsbūves paneļiem. Piemēri ir sienu paneļi, grīdas un jumta paneļi treileriem, ceļojumu piekabēm, kemperiem un pārvietojamām mājām.
● Putuplasta plāksne ir piemērota medikamentu, svaigas gaļas, dārzeņu, auksto dzērienu un augļu uzglabāšanai un transportēšanai, kā arī ir galvenais materiāls kravas automašīnu korpusiem un saldētavām.
● Putuplasta plāksne tiek plaši izmantota pagaidu mājokļos, mobilajās mājās, pārnēsājamās tualetēs un citās konstrukcijās, kurām nepieciešama siltumizolācija, ievērojami samazinot būvniecības izmaksas.
● Putuplasta plāksni var izmantot kā sienu paneļus, vējdēļus, grīdas un starpsienas jahtu iekštelpās.
● Aerospace: izmanto lidmašīnu iekštelpās, kravas grīdās un konstrukciju komponentos, kur svara samazināšana un izturība ir būtiska.
● Automobiļi: izmanto transportlīdzekļu paneļos, informācijas paneļos un citos komponentos, lai uzlabotu degvielas efektivitāti un samazinātu transportlīdzekļa kopējo svaru.
● Konstrukcija: izmanto vieglos sienu paneļos, griestos un grīdas segumu sistēmās, nodrošinot strukturālu atbalstu, vienlaikus samazinot svaru.
● Marine: izmanto laivu korpusos un iekšējās konstrukcijās, gūstot labumu no kodola izturības pret ūdeni un koroziju.
● Mēbeles: izmanto vieglo mēbeļu dizainā, piemēram, galda virsmās un starpsienās, kur svarīga ir izturība un estētika.
● Sporta aprīkojums: iekļauts dažādos sporta aprīkojumā, piemēram, vējdēļos un velosipēdos, kur veiktspēja un svars ir būtiski faktori.
Atlases rokasgrāmata
1. Svara un spēka vajadzības
Šūnveida kodols nodrošina īpaši augstu īpatnējo izturību un stingrību, padarot to par labāko risinājumu kosmosa, dzelzceļa tranzīta un citām lietojumprogrammām, kurām nepieciešama maksimāla nestspēja{0}}un viegls dizains.
Putu kodols nodrošina mērenu izturību, bet izceļas ar vieglu konstrukciju un siltumizolāciju, kas ir ideāli piemērots ēku paneļiem, jūras konstrukcijām un vispārējas nozīmes{0}}kompozītmateriāliem.
2. Apstrāde un formēšana
Šūnveida serdeņa apstrāde ir sarežģītāka, un bieži vien ir nepieciešams specializēts aprīkojums, kas piemērots liela mēroga-precīzai ražošanai.
Putuplasta serdi ir daudz vieglāk griezt, savienot un termoformēt, tāpēc tas ir ļoti elastīgs un ekonomiski izdevīgs{0}}dažādam lietojumam.
3. Izmaksu apsvērumi
Šūnveida serdeņa uzlabotās ražošanas dēļ parasti ir lielākas izmaksas, tāpēc tas ir piemērots augstākās kvalitātes un augstas veiktspējas{0}}nozarēm.
Putuplasta serde ir ekonomiskāka, un tāpēc to plaši izmanto komerciālos, būvniecības un masu{0}}tirgus lietojumos.
4. Lietojumprogrammas vide
Šūnveida kodols ir ļoti triecienizturīgs-un noguruma-izturīgs, labi darbojas vibrācijas, lielas slodzes un prasīgos apstākļos.
Putu kodols nodrošina lielisku siltumizolāciju, mitruma izturību un peldspēju, kas padara to labi{0}}piemērotu izolācijas paneļiem, laivām un iepakojumam.
5. Tipiski lietojumi
Šūnveida serdi plaši izmanto kosmosa konstrukcijās (spārnos, starpsienās, grīdās), dzelzceļa tranzīta iekštelpās un augstas veiktspējas{0}}sporta precēs.
Putuplasta serdi parasti izmanto ēku izolācijas paneļos, jahtu korpusos un klājos, reklāmas stendos un vēja turbīnu lāpstiņās.
👉 Rezumējot:
Izvēlietiesšūnveida kodolsja jūsu prioritāte ir maksimālā spēka-līdz-svara veiktspēja.
Izvēlietiesputu kodolsja jūsu prioritāte ir izolācija, vienkārša apstrāde un izmaksu efektivitāte.
FRP paneļa ražotājs: Holycore
Uzņēmuma profils
2012. gadā dibinātais uzņēmums Hangzhou Huali Composite Materials Co., Ltd., Huali grupas Huazheng New Materials meitasuzņēmums, ir vadošais termoplastisko šūnveida serdes materiālu un kompozītmateriālu paneļu ražotājs. Uzņēmumam ir moderna 20 000-kvadrātmetru liela ražotne Hangdžou, izmantojot progresīvas Vācijas ražošanas tehnoloģijas un integrējot pētniecību un izstrādi, ražošanu un kvalitātes kontroli. Gadu gaitā Huali Composite Materials ir saņēmis daudzus provinču un valsts sertifikātus, tostarp iecelšanu par Nacionālo uzņēmumu tehnoloģiju centru, demonstrējot tās spēcīgās inovācijas spējas un nepārtrauktu tiekšanos pēc izcilības.
Tehnoloģija un spēks
Uzņēmuma pamatprodukti ietver HolyCore® termoplastiskos šūnveida serdes materiālus un HolyPan® kompozītmateriālu paneļus, ko plaši izmanto komerciālajos transportlīdzekļos, loģistikas iepakojumā, celtniecībā un RV ražošanā. Ar gada ražošanas jaudu 6 miljoni kvadrātmetru, Holycore ne tikai nodrošina efektīvu un liela mēroga{2}}ražošanu, bet arī piedāvā CKD (pilnīgi nojauktus{3}}) risinājumus starptautiskajiem klientiem. Tās produkti ir viegli, ļoti-izturīgi, videi draudzīgi, un tos var pielāgot dažādu nozaru vajadzībām, padarot tos konkurētspējīgus gan vietējā, gan starptautiskajā tirgū.
Kāpēc izvēlēties mūs
Izvēlēties Holycore nozīmē sadarboties ar piegādātāju ar uzticamu pieredzi, progresīvām tehnoloģijām un starptautisku pieredzi. Uzņēmums izceļas ar spēcīgajām pētniecības un attīstības iespējām, inteliģentu ražošanu, plašo produktu klāstu un spēcīgiem eksporta rādītājiem Eiropā, Ziemeļamerikā un Austrālijā. Piedāvājot konkurētspējīgas cenas, izmantojot apjomradītus ietaupījumus, konsekventu kvalitātes nodrošināšanu un elastīgas pielāgošanas iespējas, Holycore ir uzticams un tālredzīgs ilgtspējīgu, augstas veiktspējas kombinēto risinājumu piegādātājs{2}.
Secinājums
Putuplasta serde un šūnveida serde piedāvā atšķirīgas priekšrocības atkarībā no pielietojuma.Šūnveida serdeņinodrošina izcilu stingrību, spiedes izturību un konstrukcijas veiktspēju, padarot tos par vēlamo izvēli kosmosa, automobiļu un citās augstas veiktspējas{0}}nozarēs, kur izturības-līdz{2}}svara attiecībai ir izšķiroša nozīme. No otras puses,putu serdeņiizceļas ar izmaksu efektivitāti, siltumizolāciju un apstrādes vienkāršību, kas padara tos ļoti piemērotus celtniecības paneļiem, kuģu klājiem, mēbelēm un energoefektīviem lietojumiem. Galu galā lēmums starp putuplasta serdi un šūnveida serdi būtu jābalsta uzīpašas veiktspējas prasības, budžeta apsvērumi un gala{0}}izlietojuma videno projekta.
